Descriere
Cea mai înaltă precizie de lipire și fiabilitate superioară:

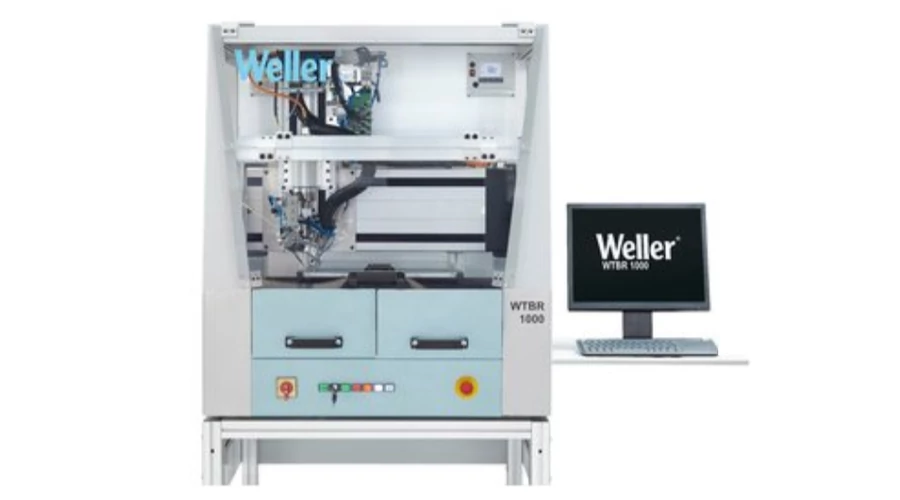

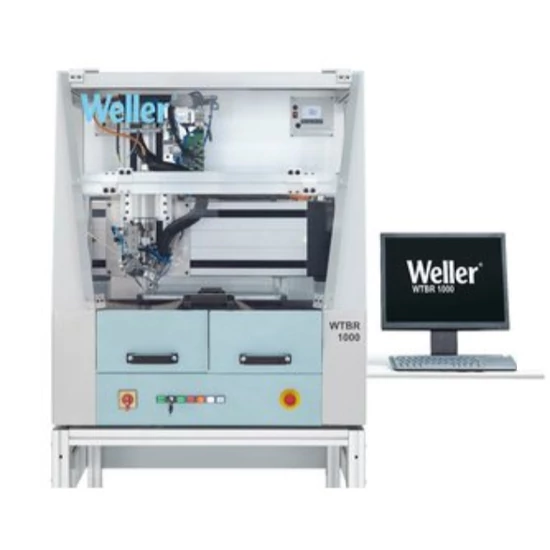

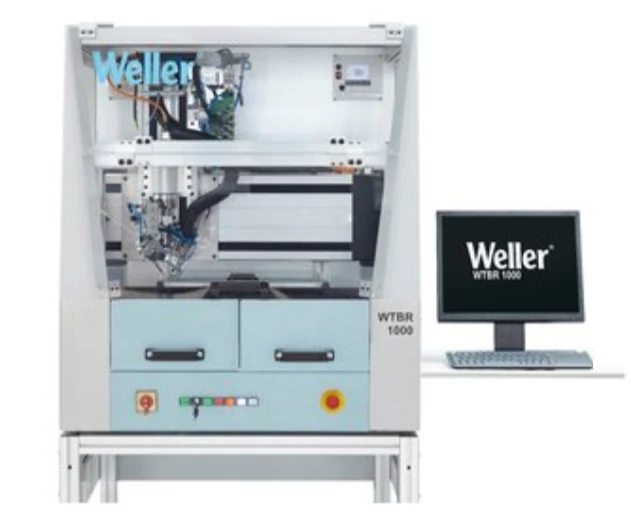

WTBR 1000 este echipat cu instrumente de lipit Weller WT Technology Line de înaltă performanță, asigurând o calitate constantă a îmbinărilor de lipit.
Alimentatorul de lipit este proiectat pentru a fi în imediata apropiere a piesei de lucru (PCB), trăgând firul mai degrabă decât împingându-l prin tubul de alimentare.
Construcția robustă și solidă asigură că nicio mișcare bruscă sau vibrație nu afectează negativ piesa de lucru, componentele sau uneltele.
Zona de lucru permite flexibilitate maximă (înălțimea sertarului 100 mm).
Maximizarea productivității, reducerea costurilor:
Un sistem cu două sertare permite o producție continuă, oferind astfel un randament mult mai mare al procesului, îmbunătățind productivitatea și oferind flexibilitate.
WTBR 1000 permite reducerea costurilor cu până la 50% față de lipirea manuală.
Sistem cu două sertare pentru producție continuă.
Camera iluminată cu LED-uri permite lipirea de înaltă precizie cu un control superior al calității.
Alimentatorul de lipit „On point” de lângă fier trage ușor firul de lipit prin tub.
Sistemul complet închis oferă protecție triplă:
Fiind un sistem complet închis, cu extragere integrată a fumului, robotul de banc WTBR 1000 permite clienților noștri să atingă cel mai înalt nivel de siguranță: protejarea operatorului, a piesei de prelucrat (PCB) și a mașinii.
Sistemul complet închis oferă clientului o soluție completă și conformă cu CE.
Software ușor de învățat și de utilizat:
WTBR 1000 este operat cu un software ușor de învățat și utilizat, care permite operatorilor să înceapă să utilizeze unitatea confortabil și rapid.
Este ușor să treceți de la un operator la altul, cu o pierdere minimă de timp și fără cheltuieli inutile de instruire.

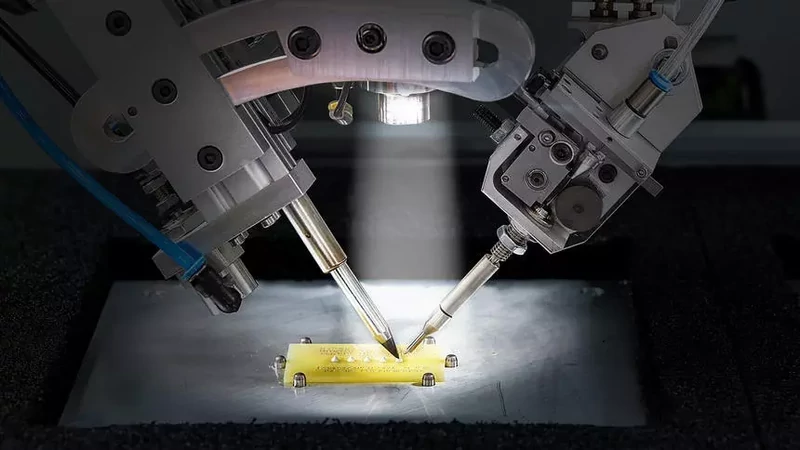

Cameră LED pentru un control superior al procesului și iluminare de calitate
Camera integrată permite inspecția mărită, în timp real și precisă a etapelor procesului, facilitând lipirea de înaltă precizie și controlul calității superioare. De asemenea, facilitează procesele de predare. Luminile LED integrate sunt concepute pentru a asigura o iluminare de calitate superioară, contrastul optim între zonele luminoase și cele întunecate, necesar pentru a furniza imagini de înaltă calitate, precum și un consum redus de energie.
Alimentator sârmă de lipit
Unitatea de alimentare pe distanțe scurte, nou proiectată, cu sistem de tragere a sârmei, asigură cea mai mare precizie. Unitatea de alimentare completă este construită aproape de vârful de lipire și de punctele de lipire care urmează să fie prelucrate. Firul de lipit este tras fără probleme din bobina de sârmă de lipit de la distanță printr-un tub. Acest lucru garantează cele mai mici abateri de toleranță posibile și cea mai înaltă calitate a îmbinărilor de lipit.
Parametrii cantității necesare de sârmă de lipit pot fi programați și controlați simplu și rapid prin intermediul funcțiilor software ale alimentatorului de sârmă:
- Viteză dinamică de alimentare
- Sistem de tragere a sârmei
- Alimentator pe distanță scurtă până la îmbinarea de lipit
- Cele mai mici toleranțe pentru cablare
- Control al vitezei în buclă închisă
- Cele mai mici toleranțe pentru cablare
- Detectarea opririi
- Cantitate de lipit precisă programabilă
- Schimbare ușoară a bobinei
Etapele lipirii robotizate:
Pasul 1
Unealta de lipit adoptă poziția de curățare, iar dispozitivul automat de curățare a vârfurilor îndepărtează orice murdărie de pe unealta de lipit.
Pasul 2
După curățare, instrumentul de lipit este în poziția de lucru pentru a începe lipirea.
Pasul 3
Preîncălzirea vârfului de lipit și preîncălzirea punctului de lipit unic la Weller: o cantitate mică și precisă de sârmă de lipit este trasă ușor, mai degrabă decât împinsă (așa cum este practica tradițională), pe vârful de lipit fierbinte pentru a crea o punte termică adecvată pentru procesul de lipire. Temperatura și presiunea aplicate punctului de lipire sunt controlate. Parametrii prestabiliți controlează cu precizie întregul proces de lipire, inclusiv viteza și volumul firului de lipit.
Pasul 4
Retrageți alimentatorul de lipire de la punctul de lipire, dar lăsați instrumentul de lipire încă pe punctul de lipire.
Pasul 5
Întoarceți unealta de lipit în poziția de resetare și aceasta este gata să efectueze următoarea sarcină.
Pasul 6
Periile de curățare încep să se rotească, vârful de lipit coboară între perii și apoi se deplasează lateral de-a lungul periilor (definit de utilizator). Vârful rămâne între perii pentru un timp (definit de utilizator), apoi vârful de lipit se ridică din perii și periile se opresc din rotație.
